你知道绕线电感有几种吗？今天咱们就来说一下绕线电感中的贴片绕线电感和绕线共模电感的区别。

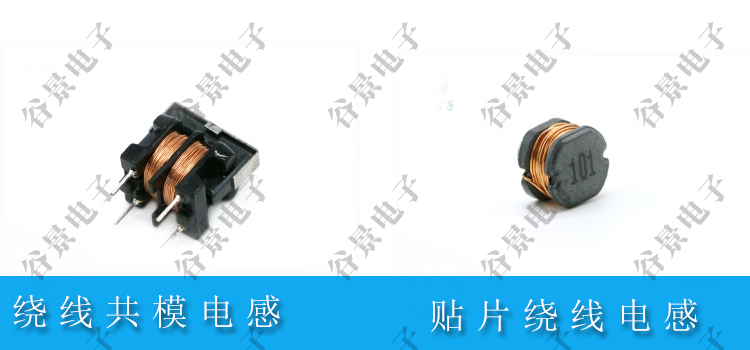

贴片绕线电感和绕线共模电感有什么不同？从它们种类划分来说，贴片绕线电感属于贴片电感系列，绕线共模电感属于共模电感系列。当我们拿到这两种电感时，你会发现绕线共模电感有四个引脚，而贴片绕线电感则没有。从外观上我们就能很容易的区分他们。

贴片绕线电感主要有两种，有屏蔽电感和非屏蔽电感，它们两个在外观上面是非常容易区分的。

GC D的就是非屏蔽电感，它的的漆包线是裸露在外面的，GCDS的就是屏蔽电感，它的漆包线是被包在里面的，这也是它们在外观上的区别。关于屏蔽电感和非屏蔽电感之间的不同，在之前的文章中我们已经做了简单的介绍，有兴趣的小伙伴可以观看我们之前的文章《几百字带你了解屏蔽电感和非屏蔽电感》。

从它们的线组方面来说，贴片绕线电感一般指的是线组为单组的电感，绕线共模电感的线组是双组的。从它们的作用来说贴片绕线电感的作用一般是滤波、扼流，绕线共模电感的作用一般是滤波，这也是它们在作用上的区别。绕线共模电感的漆包线和非屏蔽电感的一样，都是裸露在外部的。绕线共模电感的两个线组是相同相位，并且两个线组的圈数是相同的。当它通过电流时会产生相同且方向相反的磁场，并相互抵消。还有如果两个线组是同一边绕制，那它们的绕制方向会相反，如果不同边绕制，方向是相同的，都是顺时针。

贴片绕线电感一般是小体积、高储能、高品质，适合自动化生产。

绕线共模电感一般适用于不同的噪音和不同的信号频率，对噪音有良好的抑制作用，并且具有良好的耐旱性。

贴片绕线电感被应用在通讯设备、汽车产品等领域内，绕线共模电感被应用在汽车产品、电源产品等领域内。
